Tuotteen esittely

ABB 1MRS050477 on käyttöpaneeli Ref54_ & REM54_ & RET54_ Systems. Yleensä ABB: n käyttöpaneelia voidaan käyttää laiteparametrien asettamiseen, tilanvalvontaan, manuaaliseen toimintaan ja muihin toimintoihin. Sillä voi olla kosketusnäytön rajapinta ihmisen ja tietokoneen vuorovaikutuksen helpottamiseksi, tai sillä voi olla fyysisiä painikkeita, kuten hätäpysäytyskytkin ja Enable-painike turvallisuus- ja käyttövaatimusten täyttämiseksi.

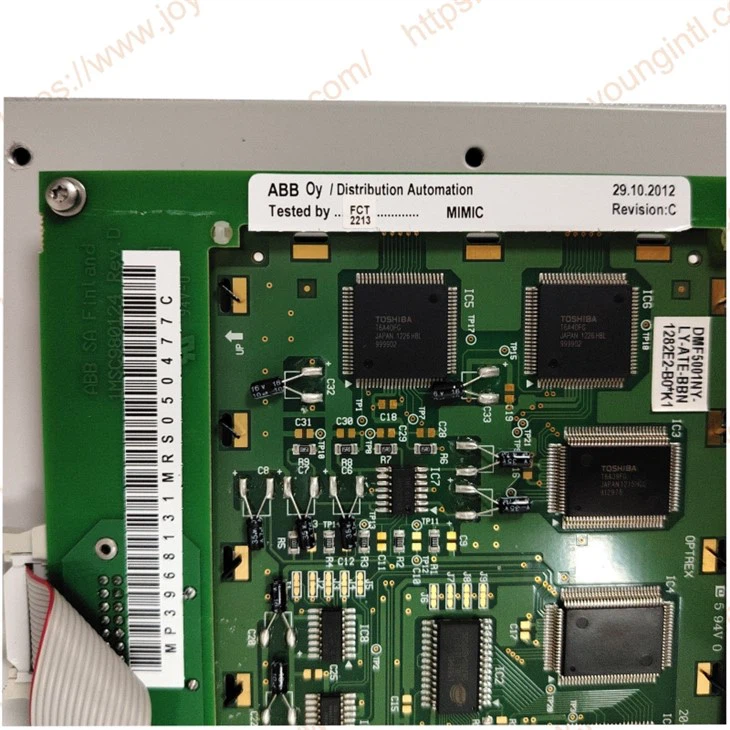

ABB 1MRS050477C

Tekniset eritelmät

Valmistus	Abb
Malli	Matkia
Osanumero	1MRS050477C
Kuvaus	Sisäinen näyttö
Alkuperä	Suomi
Ulottuvuus	20185cm
Paino	0,8 kg

Tuotetiedot

Mimic 1MRS050477C -kokoonpano:

Releen kokoonpanotyökalulla määritetyt ohjaustoiminnot on liitettävä objektin tilan indikaattoreihin, jotka ovat osa HMI: n graafisessa LCD: ssä näkyvää jäljittelykokoonpanokuvaa. Mimic Configuration -kuva on suunniteltu rele -jäljityseditorilla. Lisäksi editoria käytetään määrittelemään kahdeksan ohjelmoitavaa LED -merkkivaloa ja vastaavia etupaneelin, hälytystilojen ja lukittuvien LED -tekstien hälytystekstiä.

Mimic-kuva voi sisältää yhden linjan kaavion, mitatut arvot yksiköillä, vapaat tekstit jne. Objektin tilan indikaattorit (avoimet, suljettu, määrittelemätön) piirretään asiakkaan vaatimusten mukaisesti. Huomaa, että itse objektien toiminta määritetään releen kokoonpanotyökalulla.

MIMIC configuration with the Relay Mimic Editor

Hälytysnäkymän sisältö on määritetty Rele -jäljityseditorin kanssa määrittelemällä ON- ja OF -tilatekstit (Max 16 merkkiä)

Lukitsevat LED -tekstit voidaan myös määritellä yllä esitetyssä näkymässä, mutta lukittuvia LED -värejä ei voida muuttaa. Lukitsevan LED: n toimintaan,

Näyttöpaneeli (HMI)

Konekauton pääte on varustettu joko kiinteällä näyttöllä tai ulkoisella näyttömoduulilla. Ulkoinen näyttömoduuli vaatii erillisen jännitteen syöttöä pääyksikön kanssa yhteisestä lähteestä (katso kohta "Apujännite" sivulla 35). Lisätietoja nimellisistä tulojännitteistä on erityinen kaapeli (1MRS120511.002), joka toimitetaan koneen päätelaitteella, tarvitaan viestinnän terminaalin ja ulkoisen näyttöpaneelin välillä. Front view of the REM 54_ machine terminal

• Graafinen LCD, tarkkuus 128 x 160 pikseliä, joka koostuu 19 rivistä jaettuna kahteen ikkunaan

• Pääikkuna (17 riviä) Tarjoaa yksityiskohtaisia tietoja jäljittelystä, objekteista, tapahtumista, mittauksista, hallintahälytyksistä ja päätelaitteen parametreista

• Ikkunan (2 riviä) avustaminen päätelaitteista riippuvaisissa suojausmerkinnöissä ja hälytyksissä sekä yleiset ohjeviestit

• Kolme painiketta objektin hallintaan

• Kahdeksan vapaasti ohjelmoitavaa hälytys LEDiä, joilla on eri värit ja moodit kokoonpanon mukaan (pois päältä, vihreä, keltainen, punainen, tasainen, vilkkuva)

• LED -osoitin ohjaustestille ja lukitsemiselle

• Kolme suojaa LED -indikaattoria

• HMI-painike-osa neljällä nuolenpainikkeella ja painikkeilla selkeää [c] ja kirjoita [e]

• Optisesti eristetty sarjaviestintäportti

• Taustavalo ja kontrastin hallinta

• Vapaasti ohjelmoitava painike [F]

• Painike kaukosäädin/paikalliselle ohjaukselle (Control Place -painike [R \\ L])
